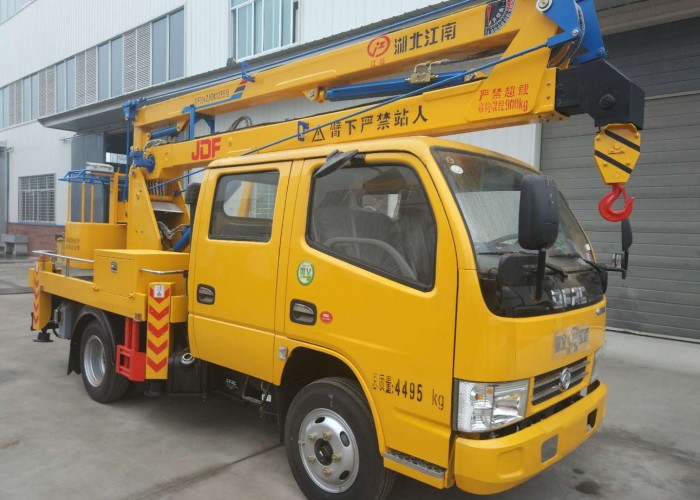

新聞中心江特牌12米藍牌高空作業車技術規格書
主要特點：
1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、回轉機構采用可調節式，方便調節；
4、轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、工作平臺采用機械式調平，更加穩定和可靠；
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用最新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引用有以下標準：
1）GB/T9465《高空作業車》
2）GB3766 《液壓系統通用技術條件》
3）GB7258《機動車運行安全技術條件》
4）GB1589 《汽車外廓尺寸載荷及質量限值》
5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7）QC/T252 《專用汽車定型試驗規程》
8）JB/ZQ3011工程機械焊接通用技術條件
9）JG5099 《高空作業機械安全規則》
10）CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件
1)海拔高度： ≤1000米
2)環境溫度： -5℃～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)最大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)最大風速： ≤ 10.7m/s1）
4、 主要技術參數
|
車型號 |
JDF5042JGK12E5；JDF5040JGK12J5 |
|
|||||||
|
主要技術參數 |
底盤型號 |
長×寬×高 |
后懸 |
總質量（Kg） |
軸距 |
發動機排放 |
|
||
|
EQ1041DJ3BDD |
5995*1960*2980 |
1680 |
4495 |
2800 |
國V |
|
|||
|
JX1041TSC25 |
5995*1960*3000 |
1650 |
4495 |
2800 |
國V |
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
上裝基本配置 |
臂架 |
臂架形式 |
三節折臂 |
|
|||||
|
材料 |
型材Q345B/4mm |
|
|||||||
|
臂架截面 |
四邊形 |
|
|||||||
|
起伏角度 |
0°-70°(相對水平面) |
|
|||||||
|
作業工況 |
最大作業高度 |
13m |
|
||||||
|
最大作業高度時作業幅度 |
1.8m |
|
|||||||
|
最大作業幅度 |
5.8m |
|
|||||||
|
最大作業幅度時作業高度 |
7m |
|
|||||||
|
回轉 |
雙向360°連續回轉 |
|
|||||||
|
吊臂 |
最大起吊質量 |
900Kg |
|
||||||
|
伸縮起重臂 |
伸縮長度1m |
|
|||||||
|
最大起吊高度 |
7m |
|
|||||||
|
最大起吊幅度 |
5.5m |
|
|||||||
|
起升機構 |
IQKN1B6Y；單繩拉力800 Kg |
|
|||||||
|
鋼絲繩 |
（40m）Φ8 |
|
|||||||
|
吊鉤 |
1T |
|
|||||||
|
支腿 |
支腿型式 |
前V后H型 |
|
||||||
|
支腿材料 |
型材Q345B/5mm |
|
|||||||
|
支腿跨距 |
縱向：2950，橫向：2700/2780 |
|
|||||||
|
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
|
|||||||
|
后支腿頻閃燈 |
黃色；兩只 |
|
|||||||
|
|
|
||||||||
|
車廂 |
材料 |
優質碳鋼及型材，鋪3㎜防滑花紋鋼板 |
|||||||
|
工具箱 |
800*400*400；帶不銹鋼門鎖 |
||||||||
|
圍欄 |
Φ20不銹鋼管 |
||||||||
|
踏步 |
駕駛室側帶上下踏步 |
||||||||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||||||||
|
輪罩 |
注塑模具成型，美觀，強度高 |
||||||||
|
洗手水箱 |
塑料水箱 |
||||||||
|
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
|||||||
|
回轉支承 |
單排四點接觸球式帶外齒，QWD730.20 |
||||||||
|
減速機 |
渦輪蝸桿式，CW-28 |
||||||||
|
馬達 |
BMP-50 |
||||||||
|
吊籃 |
額定載荷 |
≤200Kg |
|||||||
|
尺寸 |
長X寬X高：1080X620X1100 |
||||||||
|
調平形式 |
外置拉桿機械調平 |
||||||||
|
保險帶 |
一副 |
||||||||
|
調平裝置 |
機械調平，拉桿外置 |
||||||||
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
|||||||
|
齒輪泵 |
定量泵，流量25ml/r |
||||||||
|
工作壓力 |
帶壓力表；16MPa |
||||||||
|
液壓閥組 |
集成電磁閥組 |
||||||||
|
油缸 |
11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 |
||||||||
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
|||||||
|
操作方式 |
手動和電動結合 |
||||||||
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
||||||||
|
發動機啟動、熄火 |
轉臺和吊籃雙位操作 |
||||||||
|
發動機油門 |
手動拉線 |
||||||||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
||||||||
|
標識及標牌 |
清晰、醒目、永久不褪色 |
||||||||
5、主要液壓元件清單
|
序號 |
貨物名稱 |
規格 |
產地 |
制造商名稱 |
單位 |
數量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
90/50-1022*1403 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
90/50-1060*1460 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北隨州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-（500*2）*1560 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
50/28*700*950 |
只 |
2 |
||||
|
6 |
伸縮油缸 |
63/35-1000*1300 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
7 |
平衡閥 |
25160BF |
江蘇揚州 |
揚州中梅 |
只 |
3 |
|
8 |
液壓鎖 |
S0-K8L-41B |
江蘇揚州 |
揚州中梅 |
只 |
4 |
|
9 |
液壓鎖 |
S0-K8L-43 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
|
10 |
多路閥 |
DL-8G |
江蘇揚州 |
揚州中梅 |
只 |
1 |
|
11 |
集成塊 |
ZMFB-14（6聯） |
江蘇揚州 |
揚州中梅 |
臺 |
1 |
|
12 |
節流閥 |
GKZ-14 |
江蘇揚州 |
揚州中梅 |
只 |
2 |
|
13 |
回轉支承 |
QWD730.20 |
山東煙臺 |
煙臺浩陽 |
臺 |
1 |
|
14 |
減速機 |
CW-28 |
湖北隨州 |
隨州億豐 |
臺 |
1 |
|
15 |
起升機構 |
IQKN1B6Y |
山東泰安 |
泰安藝群 |
臺 |
1 |
|
16 |
齒輪泵 |
CB-FC25 |
河北邢臺 |
河北為國 |
臺 |
1 |
|
17 |
液壓馬達 |
BMP-50 |
山東鄒城 |
鄒城三洋 |
臺 |
1 |
|
18 |
絞車馬達 |
BMT-100/PHF |
山東鄒城 |
鄒城三洋 |
臺 |
1 |
|
19 |
|
|
|
|
|
|
|
